Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротами, фото 2Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротами, фото 3

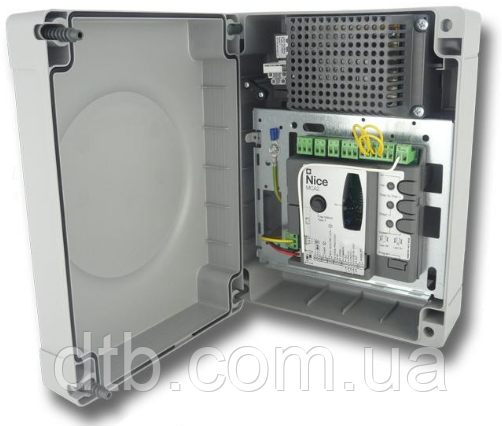

Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротами

9 871

8 686

  • В наявності
  • Код: MC424 L
Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротами
Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротамиВ наявності
9 871 8 686
+380 (98) 160-00-55
Павло
  • +380 (50) 601-02-77
    Денис
+380 (98) 160-00-55
Павло
  • +380 (50) 601-02-77
    Денис
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Блок керування Nice MC424 L з платою MCA2 для розпашній автоматики nice з 24V моторами.

Оригінальна запчастина. Блок поставляється в зборі, з коробом і трансформатором, якщо Вам потрібна плата окремо, то подивіться на цей товар: Плата MCA2 блоку Nice MC424 L

Блок керування Nice MC424 L з платою MCA2 для управління розпашними воротами
Блок управління для декількох моделей приводів

При встановленні автоматики - за допомогою dip-перемикачів вибирається модель приводів зі списку нижче:

  • WINGO (WG2024, WG3524, WG4024, WG5024);
  • TOO (TOO3024, TOO4524);
  • SFAB (XME2024).

Слід зазначити, що максимальний струм двигуна складає 3 А.




Короткий опис

Блок управління MC424L з платою MCA2 може керувати вищевказаними електромеханічними приводами для розпашних воріт Nice. У блоці міститься система, яка дозволяє перевірити зусилля підключених двигунів (амперометричний система). Дана система дозволяє автоматично зчитувати положення кінцевих вимикачів, запам'ятовувати час роботи кожного окремого двигуна і розпізнавати потенційні перешкоди в ході нормального руху. Зазначені характеристики в значній мірі спрощують установку виробу через відсутність необхідності в регулюванні строків роботи і
асинхронного пересування воріт.

Електронна плата заздалегідь запрограмована на найбільш часто запитувані функції. У разі необхідності за допомогою нескладної процедури можна вибрати більш специфічні
функції (дивіться розділ «ПРОГРАМУВАННЯ» в інструкції).

МС424 L оснащений роз'ємом типу SM для вставляються радіоприймачів і роз'ємом типу IBT4N, який за допомогою інтерфейсу IBT4N дозволяє підключати пристрої BusT4, наприклад, программирующее пристрій Oview або IT4WIFI.
Конструкція блоку передбачає можливість живлення від буферних батарей моделі PS124 у разі відсутності напруги мережі. Зазначені батареї виступають в якості аварійних джерел живлення. MC424L Крім того, конструкція блоку передбачає можливість приєднання до системи живлення від сонячної енергії «Solemyo»

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

  • Живлення від мережі: Блок управління MC424L: 230 Ва ±10% 50 - 60 Гц; плавкий запобіжник: 1A тип T
  • Максимальна споживана потужність: 170 Вт
  • Аварійне живлення: як дод. опції передбачена буферна батарея PS124 та система сонячних панелей «Solemyo»
  • Максимальний струм, що поглинається двигунами: 3 A (з рівнем спрацьовування амперометричної системи «6 ступінь»)
  • Вихід живлення допоміжних пристроїв: 24 В максимальна сила струму 200 мА (напруга може коливатися від 16 до 33 В)
  • Вихід «Фототест»: 24 В максимальна сила струму 100 мА (напруга може коливатися від 16 до 33 В)
  • Вихід для підключення сигнального ліхтаря: для миготливих пристроїв 24 В; максимальна потужність 25 Вт (напруга може коливатися від 16 до 33 В); для миготливих пристроїв Nice ELDC та EL24
  • Вихід електрозасуву (електрозамка): для лампочок 24 В максимальна потужність 5 Вт (напруга може коливатися від 16 до 33 В) або електрозасувів 12 BA
  • Вхід «ALT»: для НЗ-контактів або постійного опору 8,2 кім +/- 25%
  • Час роботи: вимірюваний автоматично
  • Час паузи: програмований
  • Час реверсивного руху: програмований
  • Затримка руху стулки при відкриванні: програмований
  • Затримка руху стулки під час закривання: вимірюване автоматично
  • Вихід 1-го двигуна: для двигунів WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024,
    TOO4524), SFAB (XME2024)
  • Вихід 2-го двигуна: для двигунів WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024,
    TOO4524), SFAB (XME2024)
  • Макс. довжина дротів: живлення мережі: 30 м; живлення від системи сонячних панелей "Solemyo": 3 м; двигуни: 10 м; інші входи/виходи: 30 м; ліхтар: 10 м; OGI: 30 м; електрозасів: 10 м; антена: 20 м (рекомендується менше 3 м);
  • Радіоприймач Штепсель типу «SM» для приймачів SMXI, SMXIS, OXI (Спосіб І Спосіб ІІ);
  • Робоча температура від - 20 до 55 ° C
  • Ступінь захисту IP 54 всього корпусу
  • Розміри блоку управління (мм) 310 x 232 x 122:
  • Вага блоку управління (кг) 4,1
Характеристики
Основні
ВиробникNice
Країна виробникІталія
Специфікація
Інформація для замовлення
  • Ціна: 8 686
