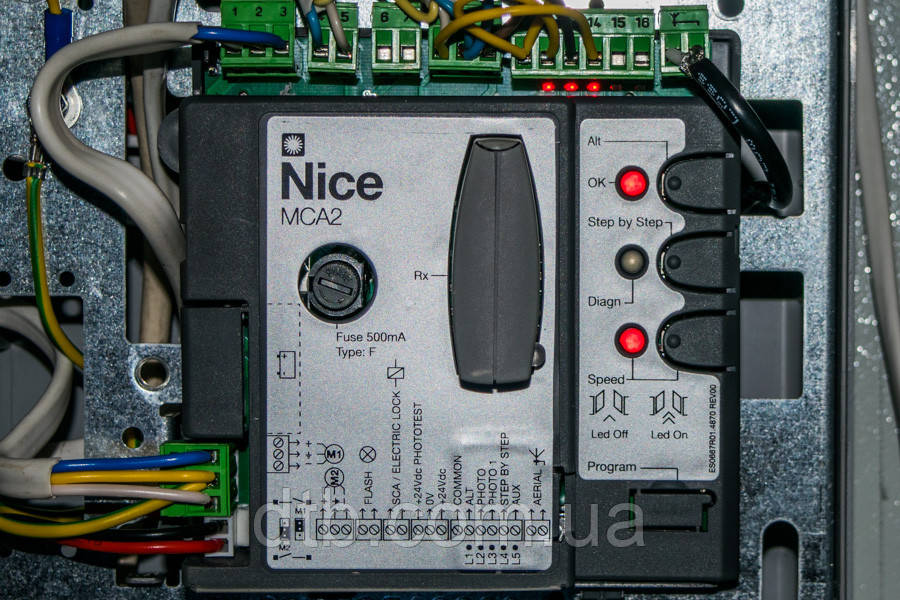

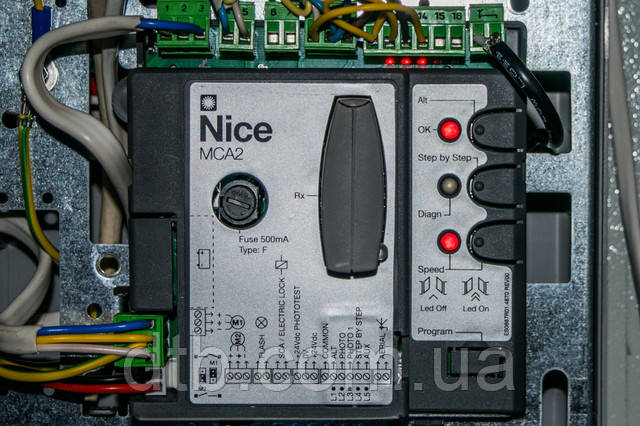

Плата MCA2 блоку Nice MC424 L для управління розпашними воротами

6 379 грн

  • В наявності
  • Код: MCA2
Плата MCA2 блоку Nice MC424 L для управління розпашними воротами
Плата MCA2 блоку Nice MC424 L для управління розпашними воротамиВ наявності
6 379 грн
Купити
+380 (98) 160-00-55
  • +380 (50) 601-02-77
Купити
+380 (98) 160-00-55
  • +380 (50) 601-02-77
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Замов та отримай подарунокВи заощаджуєте 20 грн

Отримайте цю позицію безкоштовно при покупці «Плата MCA2 блоку Nice MC424 L для управління розпашними воротами»

Плата управління MCA2 для блоку управління MC424 L розпашній автоматики nice з 24V моторами.

Оригінальна запчастина. Плата поставляється без короба і трансформатора, якщо потрібен блок керування у зборі у коробі, то дивіться товар: Блок управління MC424 L Nice з платою MCA2 приводів для розпашних Nice

Плата для декількох моделей приводів

При встановленні автоматики - за допомогою dip-перемикачів вибирається модель приводів зі списку нижче:

  • WINGO (WG2024, WG3524, WG4024, WG5024);
  • TOO (TOO3024, TOO4524);
  • SFAB (XME2024).

Слід зазначити, що максимальний, поглощаемый двигунів струм складає 3 А.

Короткий опис

Плата MCA2 у складі блоку MC424L може керувати вищевказаними електромеханічними приводами для розпашних воріт Nice. У ній міститься система, яка дозволяє перевірити зусилля підключених двигунів (амперометричний система). Дана система дозволяє автоматично зчитувати положення кінцевих вимикачів, запам'ятовувати час роботи кожного окремого двигуна і розпізнавати потенційні перешкоди в ході нормального руху. Зазначені характеристики в значній мірі спрощують установку виробу через відсутність необхідності в регулюванні строків роботи і
асинхронного пересування воріт.

Електронна плата заздалегідь запрограмована на найбільш часто запитувані функції. У разі необхідності за допомогою нескладної процедури можна вибрати більш специфічні
функції (дивіться розділ «ПРОГРАМУВАННЯ» в інструкції).

MCA2 забезпечена роз'ємом типу SM для вставляються радіоприймачів і роз'ємом типу IBT4N, який за допомогою інтерфейсу IBT4N дозволяє підключати пристрої BusT4, наприклад, программирующее пристрій Oview або IT4WIFI.
Конструкція блоку передбачає можливість живлення від буферних батарей моделі PS124 у разі відсутності напруги мережі. Зазначені батареї виступають в якості аварійних джерел живлення. MC424L Крім того, конструкція блоку передбачає можливість приєднання до системи живлення від сонячної енергії «Solemyo»

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

  • Живлення від мережі: Блок управління MC424L: 230 Ва ±10% 50 - 60 Гц; плавкий запобіжник: 1A тип T
  • Максимальна споживана потужність: 170 Вт
  • Аварійне живлення: як додаткова опція передбачена буферна батарея PS124 і система сонячних панелей «Solemyo»
  • Максимальний поглощаемый двигунами струм: 3 A (з рівнем спрацьовування амперометрической системи «6 ступінь»)
  • Вихід живлення допоміжних пристроїв: 24 максимальна сила струму 200 мА (напруга може коливатися від 16 до 33 В)
  • Вихід «Фототест»: 24 максимальна сила струму 100 мА (напруга може коливатися від 16 до 33 В)
  • Вихід для підключення сигнального ліхтаря: для миготливих пристроїв 24 В, максимальна потужність 25 Вт (напруга може коливатися від 16 до 33 В); для миготливих пристроїв Nice ELDC і EL24
  • Вихід электрозасова (електрозамка): для лампочок 24 В максимальна потужність 5 Вт (напруга може коливатися від 16 до 33 В) або электрозасовов 12 BA
  • Вхід ALT: для НЗ-контактів або постійного опору 8,2 кОм +/- 25%
  • Час роботи: вимірюється автоматично
  • Час паузи: програмований
  • Час реверсивного руху: програмований
  • Затримка руху стулки при відкриванні: програмований
  • Затримка руху стулки при закриванні: вимірюється автоматично
  • Вихід 1-го двигуна: для двигунів WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024,
  • TOO4524), SFAB (XME2024)
  • Вихід 2-го двигуна: для двигунів WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024,
  • TOO4524), SFAB (XME2024)
  • Макс. довжина проводів: живлення мережі: 30 м; живлення від системи сонячних панелей «Solemyo»: 3 м; двигуни: 10 м; інші входи/виходи: 30 м; ліхтар: 10 м; OGI: 30 м; электрозасов: 10 м; антена: 20 м (рекомендується менше 3 м);
  • Радіоприймач Штепсель типу «SM» для приймачів SMXI, SMXIS, OXI (Спосіб I Спосіб II);
  • Робоча температура від - 20 до 55 °C
  • Ступінь захисту IP 54 всього корпусу
  • Розміри блоку управління (мм) 310 x 232 x 122:
  • Вага блоку управління (кг) 4,1
